MONTAGEM DE AMPLIFICADOR DE VHF COM VÁLVULAS 7289

QRM ELIMINATOR

O BPL/PLC FOI DE FÉRIAS E GRAÇAS A DEUS NÃO VOLTOU

No intuito de aumentar a potencia de VHF, resolvi montar um amplificador. Procurei na minha tralha e encontrei algumas válvulas 7289 (versão militar melhorada da 2C39). Para obter cerca de 300W precisei de 3 mas, mais tarde, depois de pensar que as minhas antenas só me permitiam 200W máximo, resolvi montar 2 válvulas deixando tudo preparado para que, se necessário, seria só inserir a terceira 7289. Iniciei a montagem da chamada cavidade, que não é mais do que uma caixa que alberga as válvulas e os circuitos de entrada e de placa. Comecei a inventar umas bases para as válvulas, mas depois o colega David CT2ILB deu-me um aparelho com 5 válvulas e com as respectivas bases que tiveram de sofrer algumas alterações.

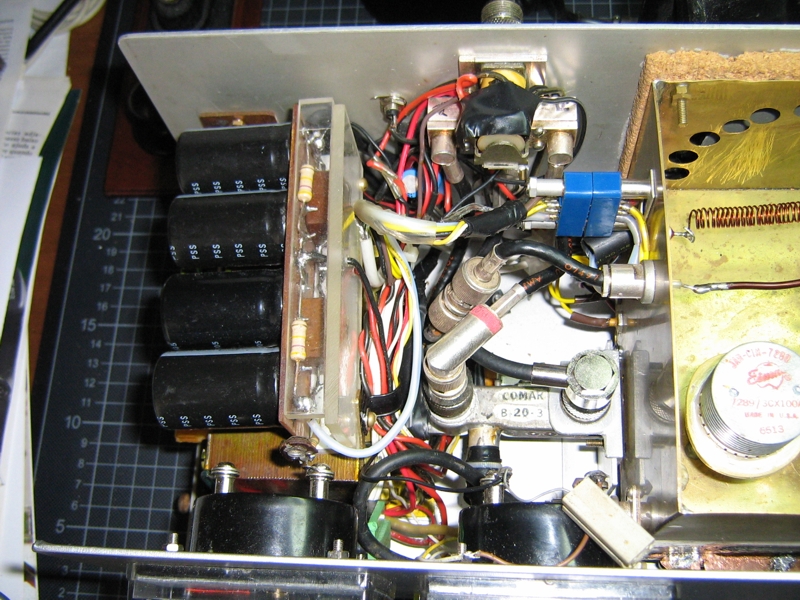

Depois aproveitando uma caixa que fez parte de um projecto não concretizado, meti mãos à obra e inseri-lhe um transformador que também tinha por cá, fiz um dobrador para alimentar as placas que se encontram em paralelo, inseri resistências nos terminais de 6.3V para obter cerca de 5.8V para alimentar os filamentos.

Liguei os comutadores coaxiais, o bias, as fichas n, etc. Estou a pensar que isto a escrever é tão rápido e eu levei, já não me recordo bem mas, talvez perto de 2 semanas de muito limar e muito serrar. Como já perceberam estou a resumir bastante, mas se os colegas acharem que devia ser mais explicito, pormenorizado e menos sucinto terei todo o gosto em alterar isto.

Depois de tudo montadinho, não esquecendo os fusíveis vamos lá testar isto.

Afinei o índice de SWR no circuito de entrada, tive de diminuir a bobine de placa porque tinha capacidade a mais et voilá:

Com cerca de 750v de placa, 60mA de bias e 5W de entrada obtive perto de 100W.

Aumentando a potencia de entrada para 12W, obtive cerca de 160W (por vários motivos, não devemos ultrapassar os 12W de entrada, max. 6W por valvula).

Estamos a falar em modo FM.

Mais tarde mudei a alimentação para cerca de 900V e com 12W obtenho 200W.

Calculo que com 3 x 7289 se obtêm cerca de 300W com cerca de 900V de tensão de placa.

Tendo em conta que uma imagem vale mais que mil palavras, vamos a elas:

Desde Dezembro de 2007 que comecei a ter QRM de 9 unidades de S nos 80M. Após várias experiencias, conclui que a causa eram uns candeeiros situados a cerca de 150m da minha casa.
Este QRM só existia cerca das 19:00H, o que dificultava um eventual trabalho do ICP ANACOM. Depois muito pensar o que deveria fazer, resolvi construir um circuito que se baseia no desfazamento do sinal recebido, com a ajuda de uma segunda pequena antena sensora.
Tinha algumas dúvidas quanto ao seu desempenho, mas foi uma agradável surpreza, porque tem um desempenho notável, retira o ruido, deixando escutar os QSO's, mesmo que os sinais sejam débeis, pena é que não funcione no PLC.
Brevemente disponibilizarei o esquema.
No dia 02ABR08 as lampadas dos candeiros de iluminação foram substituidas e, felizmente, o QRM eliminator deixou de ser necessário porque acabou o ruido nos 80M.

O meu vizinho foi de férias e de certeza que desligou as caixinhas e, desde 25 de julho, que o qrm foi também de férias e vou aproveitar para usufruir da onda curta.

Afinal, tudo leva a crer que felizmente o BPL/PLC foi de férias e por lá ficou, visto que hoje são 15 de Novembro de 2008 e felizmente não chegou. Tudo leva a crer que o beacom por mim criado nos 15M deu resultado.
